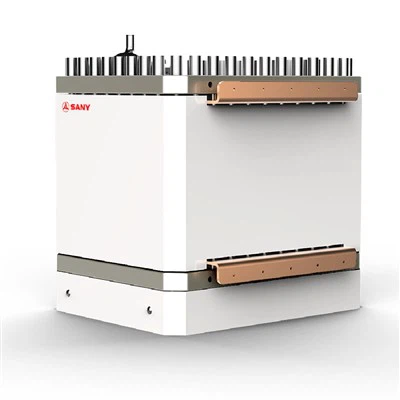

إنتاج الهيدروجين بواسطة غشاء تبادل البروتون الكهربائي



1. تصميم مدمج

يتميز بكثافة تيار تشغيل عالية تتراوح من 1.5 إلى 3 أمبير/سم²، مع سماكة مساحة الخزان الأساسية أقل من 1 متر ونظام تحكم مساعد متكامل مثبت على الانزلاق.

2. الكفاءة المثلى

يتميز باستهلاك طاقة تيار مباشر أقل من 4.3 كيلووات في الساعة/نيوتن متر مكعب، إلى جانب كفاءة حرارية تتجاوز 75% واستخدام أقطاب كهربائية غشائية PEM ذات معايير دولية عالية المستوى.

3. قابلية التوسعة المتنوعة

تم تصميمه ببرنامج تجميع متوافق ومرونة للوفاء بمعايير الخزان المختلفة، وكلها مدمجة بسلاسة في منصة مثبتة على الانزلاق.

4. الاستجابة السريعة

مع بدء التشغيل الساخن في غضون 5 ثوانٍ وبدء التشغيل البارد في أقل من 300 ثانية، يتكيف النظام بسهولة مع اختلافات التحميل التي تتراوح من 5% إلى 120%. بالإضافة إلى ذلك، يضمن أداء التشغيل/الإيقاف الدوري الذي تم التحقق منه طول العمر.

5. ميزات السلامة المحسنة

دمج برنامج تصميم مانع للتسرب مزدوج الأسلاك تم تطويره ذاتيًا، إلى جانب مراقبة أجهزة استشعار الغاز المتعددة ونظام تعشيق الإنذار. يضيف التحكم الدقيق في الضغط ومعلمات درجة الحرارة ومنطق دائرة إنتاج الهيدروجين طبقة أخرى من ضمان السلامة.





1. قدرة إنتاجية عالية للهيدروجين

تبلغ قدرة إنتاج الهيدروجين للمحلل الكهربائي PEM 200Nm³/ساعة لكل خلية، مما يعني أنها يمكن أن تلبي التطبيقات الصناعية واسعة النطاق وتوفر دعمًا قويًا لاستيعاب الطاقة النظيفة.

2. انخفاض استهلاك الطاقة

أثناء التركيز على الإنتاجية العالية، يسلط هذا المحلل الكهربائي الضوء أيضًا على كفاءته في استخدام الطاقة. استهلاك الطاقة DC هو فقط 4.3kWh/Nm³، والتي تستهلك طاقة أقل بكثير من المحللات الكهربائية التقليدية. يقلل هذا التصميم من تكاليف الإنتاج ويظهر أيضًا الالتزام بالتنمية المستدامة.

3. ترقية نقاء الهيدروجين

تصل نسبة نقاء الهيدروجين إلى أكثر من 99.9% قبل التنقية، ويمكن رفعها إلى أكثر من 99.999% بعد التنقية. يعد هذا الهيدروجين عالي النقاء أمرًا بالغ الأهمية لتطبيقات خلايا الوقود والمجالات الأخرى.

4. معلمات العمل مستقرة

4.1 ضغط العمل: ضغط العمل هو 3.0 ميجا باسكال، مما يضمن أن الهيدروجين المنتج عند 3.0 ميجا باسكال، والذي يمكنه التكيف مع الاحتياجات في سيناريوهات مختلفة وتقليل تكلفة الضغط الإضافي.

4.2 درجة حرارة العمل: عند درجة حرارة التشغيل 70±5 درجة، يكون المحلل الكهربائي متميزًا من حيث الاستقرار والقدرة على التكيف.

5. نطاق تقلب الطاقة

نطاق تعديل الطاقة من 5% إلى 110%. يسمح النطاق الواسع من تقلبات الطاقة للمحلل الكهربائي بالعمل على الرغم من التقلبات الحادة في نظام الطاقة.

6. تكنولوجيا البدء السريع

مدة قصيرة من البداية الساخنة والباردة: البداية الباردة تستغرق أقل من 5 دقائق فقط، مما يقلل من مدة ركود الإنتاج. البداية الساخنة تستغرق 5 ثوانٍ فقط، ويمكن للمعدات الوصول إلى أفضل حالة عمل في وقت قصير.



اسم	معامل
الطاقة الإنتاجية للهيدروجين (نيوتن متر3/h)	200
ذروة إنتاج الهيدروجين (نيوتن متر3/h)	240
استهلاك طاقة التيار المستمر (كيلووات ساعة/نيوتن متر3)	أقل من أو يساوي 4.3
نقاء الهيدروجين (قبل التنقية)	أكبر من أو يساوي 99.9%
حاوية المحلل الكهربائي – العرض × العمق × الارتفاع (م)	0.8x0.6x1.5
ضغط التشغيل (ميغاباسكال)	3 . 0
درجة حرارة التشغيل (درجة)	70±5
درجة الحرارة المحيطة (درجة)	5~40
نطاق استهلاك الطاقة	5-1 2 0 %
وقت البدء البارد (دقيقة)	أقل من أو يساوي 5
وقت البدء الساخن (الثاني)	5
مدة الخدمة (السنة)	أكبر من أو يساوي 5
بالكهرباء	H2O
وحدة الفصل
قدرة معالجة الأكسجين المقدرة	100 نيوتن متر3/h
نقاء الأكسجين (ظروف التشغيل المقدرة)	>99.8%(0.2 MPa);>98.5% (3 ميجا باسكال)
درجة حرارة مخرج الأكسجين (درجة)	70±5
وحدة التنقية
نقاء الهيدروجين (بعد التنقية)	أكبر من أو يساوي 99.999%
نقطة الندى للهيدروجين	-70 درجة
درجة حرارة مخرج الهيدروجين	درجة الحرارة العادية
