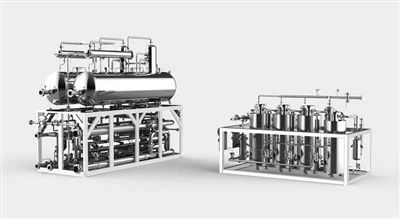

تصميم دائري لمولد الهيدروجين بالتحليل الكهربائي

500 نيوتن متر³/ح محلل المياه القلوية بالكهرباء

1. موثوقة للغاية

• أمان مزدوج مع إغلاق داخلي وخارجي
• نظام تثبيت مطور يقلل من تسرب المحلل الكهربائي في ظل ظروف العمل المتناوبة
• تقنية لوحة القطب المزدوج ذات القطر الكبير، تقلل بشكل فعال من طول المحلل الكهربائي
• سمك طلاء اللوحة ثنائي القطب: أكبر من أو يساوي 50μm (عند أدنى نقطة)، مع مقاومة عالية للتآكل لضمان عمر خدمة طويل

2. انخفاض استهلاك الطاقة DC

• تصميم جديد لحقل التدفق مع محاكاة هيكل المحلل الكهربائي واختبار التكرار والتحسين لضمان توحيد التدفق في خلايا الوقود
• أقطاب كهربائية من الجيل الجديد ذات إمكانات زائدة رائدة في الصناعة وتسامح في تفاعلات الأقطاب الكهربائية
• استهلاك الطاقة الشامل أقل من أو يساوي 4.8 كيلووات ساعة/نيوتن متر مكعب

3. وقت البدء البارد القصير

• نظام تدوير تسخين الغسول تم تطويره ذاتيًا، مما أدى إلى تقليل وقت البدء البارد بنسبة 50%

1. كفاءة عالية في توفير الطاقة مع استهلاك طاقة DC أقل من أو يساوي 4.3 kWh/Nm³

كممثل لتكنولوجيا الطاقة الحديثة، فإن معدات إنتاج الهيدروجين AWE هذه تتميز بكفاءة مميزة من حيث استخدام الطاقة، مع استهلاك طاقة التيار المستمر أقل من أو يساوي 4.3 كيلووات ساعة/نيوتن متر مكعب. المعدات أكثر كفاءة من الطرق التقليدية، مما يقلل بشكل فعال من تكاليف الإنتاج، ويلبي المفهوم الأساسي للتنمية المستدامة.

2. درجة نقاء شديدة حيث تصل نسبة نقاء الهيدروجين بعد التنقية إلى أكثر من 99.999%

لقد حققت معدات إنتاج الهيدروجين AWE نقاء الهيدروجين المنتج بأكثر من 99.999%، والذي يمكن أن يلبي المتطلبات الأكثر صرامة لنقاء الهيدروجين في صناعات التكنولوجيا الفائقة المتنوعة، مثل تصنيع أشباه الموصلات وغيرها من المجالات، لتوفير قاعدة طاقة موثوقة الارتقاء الصناعي في المستقبل.

3. آمن وموثوق مع ضغط عمل يبلغ 1.8 ميجا باسكال

إن ضغط العمل لمعدات إنتاج الهيدروجين AWE يبلغ 1.8 ميجا باسكال، وهو ما لا يمكنه فقط تلبية احتياجات الإنتاج الفعال، ولكن أيضًا تقليل المخاطر التشغيلية إلى حد ما لضمان سلامة عملية الإنتاج.

4. التحكم الذكي مع درجة حرارة العمل 90 ± 5 درجة

من أجل التكيف بشكل أفضل مع بيئات العمل المختلفة، تم تصميم هذه المعدات مع نظام ذكي للتحكم في درجة الحرارة، والذي يمكنه الحفاظ على درجة حرارته ضمن نطاق 90 ± 5 درجة أثناء التشغيل، لذلك يتم تحسين كل من كفاءة وعمر المعدات لفترة أطول. تجربة أكثر استقرارًا وموثوقية للمستخدمين.

5. مرن ومستقر مع نطاق تقلب الطاقة بنسبة 30-120%

بالنسبة لسيناريوهات إنتاج الهيدروجين المختلفة، يبلغ نطاق تقلب الطاقة لمعدات إنتاج الهيدروجين AWE هذه 30-120%، مما يسمح لها بالتكيف مع سيناريوهات مختلفة حيث يمكنها الحفاظ على إنتاج فعال ومستقر في ظل ظروف عمل مختلفة، بحيث تكون مرونة الطاقة العرض مضمون.

معرض أجزاء
① لوحة ثنائية القطب
- تصميم جديد لحقل التدفق يوفر تجانسًا أفضل في خلايا الوقود
- عملية الطلاء الكهربائي بالتيار المستمر تحقق سماكة الطلاء لأكثر من 50 ميكرومتر وترابط قوي
- جوانات صغيرة عن طريق اللحام بالمقاومة بدلا من عملية اللصق مما يوفر للغسول القلوي شوائب أقل

② غشاء PPS
- مقاومة ممتازة للحرارة: متينة عند 200 درجة، مقاومة استثنائية للحرارة على المدى القصير وثبات حراري على المدى الطويل
- خصائص ميكانيكية جيدة: صلابة ممتازة، وصلابة، ومقاومة الزحف والتعب، ومقاومة التآكل
- مقاومة ممتازة للتآكل: يتمتع PPS بمقاومة عالية حتى للمحاليل المائية الساخنة من الأملاح القلوية وغير العضوية
- ثبات ممتاز للأبعاد: معدل انكماش منخفض للقولبة ومعامل منخفض للتمدد الحراري الخطي

③ حشية PTFE
- توفر عملية التشكيل والمعالجة الحرارية والطحن نسبة ارتداد وضغط ممتازة وخصائص استرخاء الزحف
- معدات معالجة CNC ومحدد موضع مؤازر لتجنب الاستدارة وتحقيق دقة أقل من 0.1 مم
- تصميم جديد لتجميع القطب الكهربائي المتدرج يتجاوز تقنية اللحام الكهربائي التقليدي، مما يوفر أضرارًا أقل للطلاء ومزيدًا من الراحة للإصلاح

④ القطب
- نشاط التحفيز الكهربائي العالي واستهلاك منخفض للطاقة
- مساحة سطح محددة كبيرة وموصلية عالية
- التصاق عالي للطلاء وثبات كهروكيميائي
- انتقائية عالية، ليس من السهل أن تتسمم وتفقد نشاطها الواجب
- منع التيار العكسي لتشغيل مستقر

⑤ معدات التحليل الكهربائي AWE-PEM-AEM-SOEC
- تصميم وحدات لسهولة التركيب والتفكيك وتقليل خطوط الأنابيب في الموقع
- تصميم الكل في واحد لتقليل استهلاك الطاقة بشكل عام
- تصميم ومنصة هندسية للإنسان والآلة لسهولة التشغيل والصيانة
- التحكم الذكي والآلي

- إنتاج موحد، هيكل مدمج ومساحة أرض صغيرة
