4000 معدات إنتاج الهيدروجين





1. نهج التصميم المعياري

• تسهيل الإعداد والتفكيك بسهولة
• تقليل متطلبات خطوط الأنابيب في الموقع

2. التكامل الشامل للنظام

• انخفاض إجمالي استهلاك الطاقة

3. التشغيل والصيانة سهلة الاستخدام

• الضوابط اليدوية والمنصة التي يمكن الوصول إليها

4. تكامل التكنولوجيا الذكية

• إدارة آلية مبسطة

5. تصنيع إجراءات التشغيل القياسية (SOP).

• التكوين المضغوط
• الحد الأدنى من البصمة المكانية





1. عملية التثبيت المبسطة

يتكون نظام الفصل من أربع مزلجات، مع استخدام منصة تشغيلية مسبقة الصنع لتبسيط إجراءات التركيب والتفكيك والصيانة.

2. العمليات الموفرة للطاقة

بالإضافة إلى قدرتها الإنتاجية المثيرة للإعجاب، تعد كفاءة الطاقة جانبًا رئيسيًا في تقييم أداء معدات إنتاج الهيدروجين. يتميز هذا المحلل الكهربائي الدائري باستهلاك طاقة تيار مستمر أقل من أو يساوي 4.3 كيلووات ساعة/نيوتن متر مكعب، وهو ما يفوق بشكل كبير المنتجات المماثلة في كفاءة الطاقة.

3. تصميم يركز على المستخدم

تلتزم الإجراءات التشغيلية والتكوينات الهيكلية بالمبادئ المريحة، مما يضمن سهولة الاستخدام والصيانة. يتم إيلاء الاعتبار لتخطيط المنصات والممرات اللازمة للعمليات اليومية ومهام الصيانة.

4. أنظمة التحكم المتقدمة

تتميز المزلجات بآليات تحكم آلية، تستخدم الإدارة والتحكم الذكي متعدد المستويات من أجل التشغيل السلس. تتم المراقبة والتحكم من خلال نظام مراقبة DCS، وإدارة PLC، ونظام مراقبة SIS/GDS من غرفة التحكم المركزية.

5. تعزيز السلامة والاستقرار

يتم تنفيذ تدابير السلامة مثل صمامات الأمان وأجهزة الإنذار المتشابكة وإيقاف التشغيل المتشابك التلقائي لتقليل المخاطر المرتبطة بالأخطاء البشرية، مما يضمن بيئة تشغيل آمنة ومستقرة.

اسم	معامل
قدرة المعالجة لنظام الفصل (Nm³/h)	4000-6000
كجم لكل 24 ساعة	8560-12840
النطاق الديناميكي لقدرة الإنتاج (%)	20~120
قدرة المعالجة لنظام التنقية (Nm³/h)	8000-12000
استهلاك طاقة التيار المستمر (كيلووات ساعة/نيوتن متر مكعب)	4.4
نقاء الهيدروجين (قبل التنقية)	أكبر من أو يساوي 99.8%
نقاء الهيدروجين (بعد التنقية)	أكبر من أو يساوي 99.999%
محتوى H₂O في H₂ (جزء في المليون)	أقل من أو يساوي 2.54
ضغط التشغيل (ميغاباسكال)	1.8
درجة حرارة التشغيل (درجة)	90±5





1. محلل كهربائي ضخم لإنتاج الهيدروجين مع نظام تنقية

محلل كهربي ضخم لإنتاج الهيدروجين مزود بنظام تنقية بقدرة معالجة الهيدروجين البالغة 4000-6000 نيوتن متر³/h ونظام فصل بسعة معالجة الهيدروجين 8000-12000 نيوتن متر³/h

تحتوي معدات إنتاج الهيدروجين AWE الكل في واحد على نظام فصل بقدرة معالجة الهيدروجين التي تبلغ 4000-6000 نيوتن متر³/h، ونظام تنقية بسعة معالجة هيدروجين تبلغ 8000-12000 نيوتن متر³/h.



2. استهلاك منخفض للطاقة مع استهلاك طاقة DC أقل من أو يساوي 4.3 kWh/Nm³

بالإضافة إلى القدرة الإنتاجية العالية، يعد انخفاض استهلاك الطاقة أيضًا أحد المؤشرات المهمة في تقييم جودة معدات إنتاج الهيدروجين. إن استهلاك طاقة التيار المستمر لهذا المحلل الكهربائي الدائري الضخم أقل من أو يساوي 4.3 كيلووات ساعة/نيوتن متر مكعب، وهو أكثر كفاءة بكثير من المنتجات المماثلة الأخرى من حيث استهلاك الطاقة.



3. نقاء استثنائي للهيدروجين بنقاء أكبر من أو يساوي 99.8% قبل التنقية وأكبر من أو يساوي 99.999% بعد التنقية

نقاء الهيدروجين الناتج عن معدات إنتاج الهيدروجين AWE الكل في واحد هو أكثر من 99.8% قبل التنقية، وحتى أكثر من 99.999% بعد التنقية. يمكن استخدام هذا الهيدروجين عالي النقاء على نطاق واسع في قطاعات التكنولوجيا الفائقة مثل الإلكترونيات والطيران وأشباه الموصلات.



4. عملية مستقرة وموثوقة مع ضغط التشغيل 1.8 ميجا باسكال ودرجة حرارة التشغيل 90±5 درجة

يبلغ ضغط التشغيل لمعدات إنتاج الهيدروجين AWE الكل في واحد 1.8 ميجا باسكال، ويتم الحفاظ على درجة حرارة التشغيل عند 90±5 درجة، مما لا يضمن التشغيل العادي للمعدات فحسب، بل يوفر أيضًا للمستخدمين تجربة أكثر أمانًا وموثوقية. بيئة الإنتاج.



5. هيكل متعدد التحليل الكهربائي مع نطاق تقلب الطاقة بنسبة 30-120%

نطاق تقلب الطاقة للمعدات واسع من 30% إلى 120%، مما يضمن أن المعدات يمكنها الحفاظ على التشغيل الفعال في ظل ظروف التشغيل المختلفة.



اسم	تحديد
قدرة معالجة الهيدروجين لنظام الفصل (Nm³/h)	4000-6000
كجم/24 ساعة	8560-12840
نطاق العمل القياسي (٪)	20~120
قدرة معالجة الهيدروجين لنظام التنقية (Nm³/h)	8000-12000
استهلاك طاقة التيار المستمر (كيلووات ساعة/نيوتن متر3)	أقل من أو يساوي 4.3
نقاء الهيدروجين (قبل التنقية)	أكبر من أو يساوي 99.8%
نقاء الهيدروجين (بعد التنقية)	أكبر من أو يساوي 99.999%
محتوى H₂O-H₂ (جزء في المليون)	أقل من أو يساوي 2.54
ضغط العمل (ميغاباسكال)	1.8
درجة حرارة العمل (درجة)	90±5

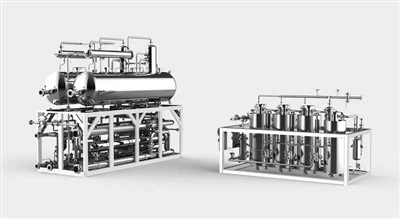

تتكون معدات إنتاج الهيدروجين AWE الأربعة في واحد من تركيبات الطاقة الكهربائية، والمحلل الكهربائي، وتركيبات عملية إنتاج الهيدروجين، وتركيبات عملية التنقية والتركيبات المساعدة.



تتكون منشآت الطاقة من محولات مقومات ومداخن. بالنسبة لوحدة المحولات، 24-يتم استخدام محول مقوم مغمور بالزيت ومبرد بالماء لتحويل طاقة الشبكة 10 كيلو فولت إلى جهد دخل المقوم الذي يحول الطاقة إلى تيار مباشر (DC ) للمحلل الكهربائي (الجهد: 0~734 فولت، التيار: 0~6520 أمبير).



تتكون منشآت عملية إنتاج المحلل الكهربائي والهيدروجين من وحدة التحليل الكهربائي، وحدة فصل الهيدروجين، وحدة فصل الأكسجين، وحدة مضخة القلويات، وحدة فصل الغاز عن السائل، وحدة تجميع السائل، الصمامات اليدوية، الصمامات الهوائية، الأجهزة المحلية والأجهزة البعيدة.وحدة التحليل الكهربائي هي تحلل الماء إلى هيدروجين وأكسجين. يجب على وحدة فصل الهيدروجين ووحدة فصل الأكسجين أن تقوما في البداية بتجميع الهيدروجين والأكسجين الناتج عن وحدة التحليل الكهربائي. تعتمد وحدة مضخة القلويات محركًا متغير التردد لإعادة تدوير الهيدروجين والأكسجين المنتج في وحدة التحليل الكهربائي بسرعة إلى وحدات فصل الهيدروجين/الأكسجين من خلال التدوير القلوي الذي يتحكم في درجة حرارة نظام إنتاج الهيدروجين بالكامل في نفس الوقت. تقوم وحدة فصل الغاز عن السائل بفصل السائل عن الهيدروجين/الأكسجين وتفريغه إلى وحدة تجميع السائل. ستقوم وحدة تجميع السوائل بتصريف المياه بانتظام. تهدف الصمامات إلى التحكم في تدفق الغاز والسائل حسب الحاجة. تقوم الأدوات بجمع معلمات مختلفة للغاز والسائل، مثل درجة الحرارة والنقاء ومعدل التدفق وما إلى ذلك، كأساس للتحكم واتخاذ القرار.



تتكون منشآت عملية التنقية من مزيل الأكسدة، والمجفف، وفاصل الغاز والسائل، ومجمع السائل، والصمامات اليدوية، والصمامات الهوائية، والأدوات المحلية والأدوات البعيدة.مزيل الأكسدة هو إزالة الأكسجين من الهيدروجين من خلال التفاعلات الكيميائية، وبالتالي تحسين نقاء الهيدروجين، وتسخين الهيدروجين. يهدف المجفف إلى زيادة تجفيف وتنقية الهيدروجين. يجب أن يقوم فاصل الهيدروجين وفاصل الأكسجين في البداية بتجميع الهيدروجين والأكسجين الناتج عن وحدة التحليل الكهربائي. تقوم وحدة فصل الغاز عن السائل بفصل السائل عن الهيدروجين/الأكسجين وتفريغه إلى وحدة تجميع السائل. ستقوم وحدة تجميع السوائل بتصريف المياه بانتظام. تهدف الصمامات إلى التحكم في تدفق الغاز والسائل حسب الحاجة. تقوم الأدوات بجمع معلمات مختلفة للغاز والسائل، مثل درجة الحرارة والنقاء ومعدل التدفق وما إلى ذلك، كأساس للتحكم واتخاذ القرار.



وتتكون المنشآت المساعدة من وحدة مياه التبريد ووحدة المياه المجمدة والضاغط ووحدة المياه النقية وخزان المياه للمواد الخام ووحدة تحضير القلويات.تعمل وحدة مياه التبريد على تبريد السائل القلوي ومضخة القلويات لضمان التشغيل الآمن والمستقر للمحلل الكهربائي ومضخة القلويات. تعمل وحدة الماء المجمد على تبريد الهيدروجين/الأكسجين من فاصل الهيدروجين/الأكسجين ومزيل الأكسدة، حيث يتحول بخار الماء إلى قطرات يتم تفريغها من خلال فاصل الغاز والسائل لتحسين نقاء الهيدروجين والأكسجين. وحدة الضاغط هي توفير مصدر الهواء للصمامات الهوائية والأدوات الأخرى في عملية إنتاج الهيدروجين وعملية التنقية. تقوم وحدة الماء النقي بتصفية أيونات البوتاسيوم والعناصر المعدنية الأخرى في ماء الصنبور لضمان الجودة الكهروكيميائية لوحدة التحليل الكهربائي والوحدات الأخرى لحماية الجهاز من التآكل. تعمل وحدة خزان المياه للمواد الخام على تخزين المياه النقية التي تنتجها وحدة المياه النقية لضمان كمية كافية من المياه النقية قبل تشغيل الجهاز. تقوم وحدة تحضير القلويات بخلط المحلول القلوي بشكل كامل وتوفير المحلول القلوي لوحدة إنتاج الهيدروجين.
